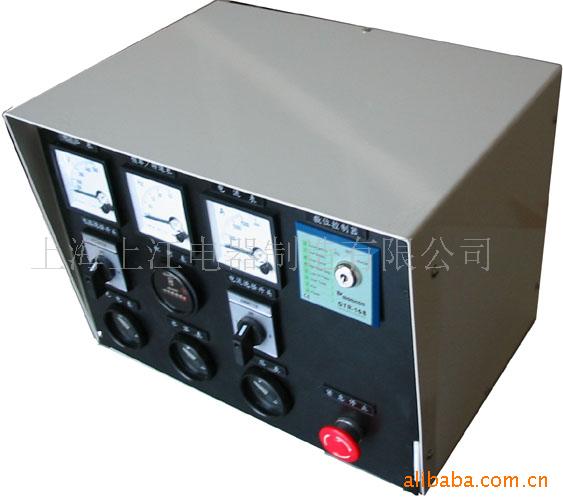

发电机控制屏

产地:上海
━━━━━━━━发电机控制箱使用说明━━━━━━

控制箱手动或自动启动时提供引擎及发电机组的控制系统及各项警示灯使用说明:

1.电压表-指示发电机输出电压2.频率/转速表-指示发电机输出频率,转速

3.电流表-指示发电机输出电流

4.电压选择开关-指示相电压选择旋钮

5.积时表-累计发电机运转时数,以便定期保养

6.电流选择示相电流选择旋钮

7.充电电压表-指示蓄电池及电压8.引擎水温表-指示引擎冷却水温度

9.引擎机油压力表-指示引擎机油压力

10.紧急停机按钮-当发电机发生异常状况时,可直接按下此钮,则燃油阀关闭, 引擎停机,顺时针旋转按钮开关后,开关恢复正常

11. 数位控制器-发电机控制系统有LED显示:

紧急停车/低电瓶指示

超速保护停车/高水温保护停机

低油压保护停机/启动超限保护停机

运转指示/电源指示

控制器操作开关说明:

手动-现场手动启动静止中之引擎

关机-现场手动停止发动中之引擎

但系统故障停车时,面板会显示故障灯信号.此时将开关切换到停车位置,可清除故障灯

号及报警信号

自动启动-将双电源开关(ATS)自动接点M5,M6接入可使发电机自动发电

调整与设定:

在控制器背面有10个拨动开关,可做系统功能设定

1.Pin 1与Pin2为停车时间的设定开关,其定义如下:Pin8与Pin9为冷机时间设定开义如下:

Pin1 Pin2停车时间Pin8 Pin9冷机时间

Pin1
Pin2
停车时间
Pin8
Pin9
冷机时间

OFF
OFF
5秒
OFF
OFF
0秒

ON
OFF
10秒
ON
OFF
60秒

OFF
ON
15秒
OFF
ON
150秒

ON
ON
20秒
ON
ON
300秒



2.Pin3: 系统频率设定: On: 50Hz; off: 60Hz3.Pin4:

3.油压退启动马达:On: 启用;off: 关闭

4.Pin5: 油压开关状态:On: 常闭;off: 常开

5.Pin6: 前置预热/怠速时间:On: 10/120秒.of: 1/300秒

6.Pin7: 低电瓶电压设定:On: 10.5VDC;of: 20.5VDC

7.Pin10: On: 怠速启用; off: 预热启动

保护功能:

1. 紧急停车;1秒; 常闭接点出   2. 低电瓶告警:5秒;10.5/20.5VDC

3. 超速保护:2秒;55/66Hz            4 高水温保护: 2秒; 常开接点

5. 低油压保护:2秒; 常开(N,O)/常闭(N,C)    6. 盘车次数:3次

7. 启动马达跳脱; 0.5秒, 20Hz8. 保护功能暂定: 5秒
